通道环境在线监测

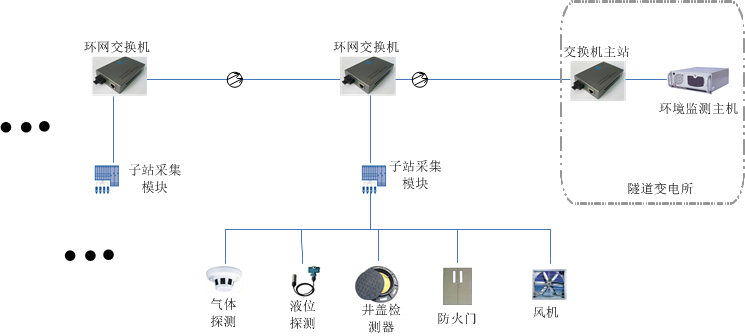

       通道环境在线监测系统可以实时监测地下通道环境温度、有害气体含量及积水水位等环境信息,完成采集及综合分析,实现对地下通道环境和管线运行状态的全面准确判断以及故障报警;同时,系统可以实现对通道内通风冷却装置、排水装置、以及消防报警和灭火装置等辅助设施的状态监视和控制,实现不同系统之间的有效联动,对突发危害事件进行及时处置,最大程度减少损失。监控系统对地下通道运行环境及设施的远程实时在线、全方位的监视替代传统的人工日常巡视是通道运行管理模式的主要发展方向。

09467402031035088

      有害气体监测子系统

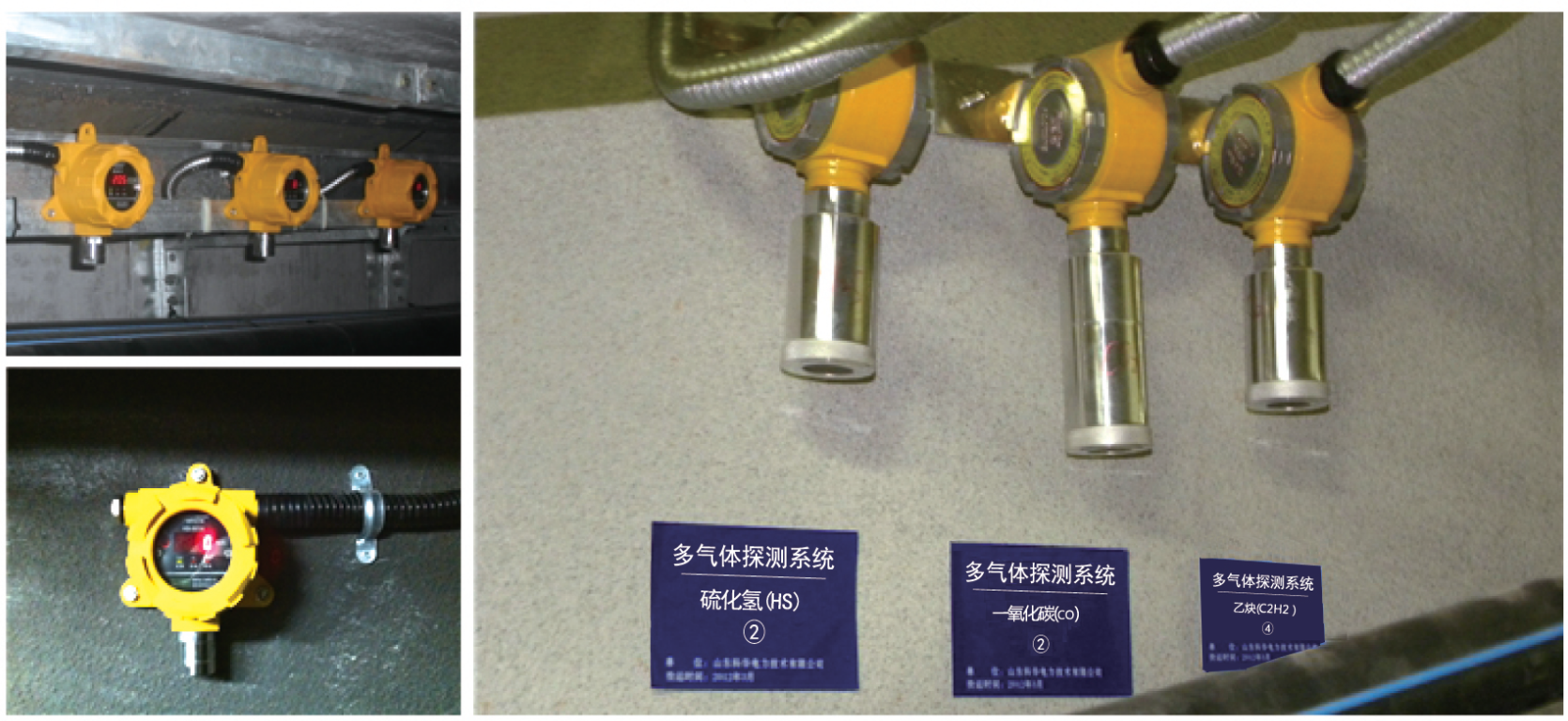

      地下通道内部布置的气体传感器,通过监控主机实现与主站之间的通信,用于实时监测电缆隧道内气体的浓度。气体传感器具体安装位置和电缆检查井位置一致,即在每个隧道电缆检查井附近安装一套气体监测系统,气体采集单元可以实时的对环境中的气体浓度进行监测,一旦检测到的浓度值超过设置值,环境监控主机就会自动打开风机,并且关闭相应分区的防火门。

      同时,我公司自主研发的光纤传感器可实现对甲烷、CO等多气体进行探测,它具有测量范围大,不受环境影响,响应时间快,选择性好、寿命长,无需调校等优点。采用光谱吸收的原理测量地下通道内有害气体,是一种非常安全的测量手段,它是将来地下通道内各种气体传感器的更新换代产品。

4971692738255167


      排水子系统

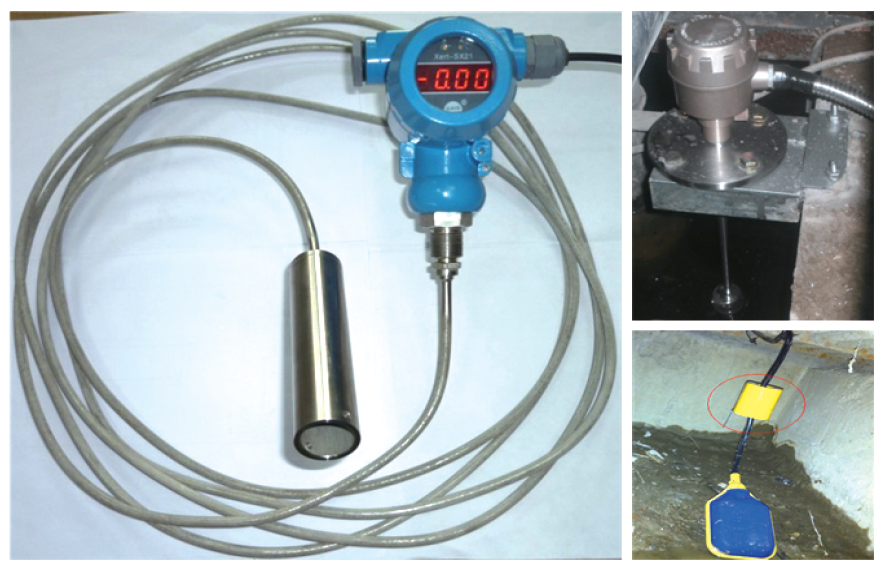

      地下通道积水后,管线长期在水中浸泡运行而影响安全,尤其是电缆长期在水中浸泡导致绝缘降低,带来的电网安全受到影响的问题。为了防止上述情况出现,在通道集水井处加装水位监测装置,对集水井的水位进行实时监测。水位传感器可采用投入式、直杆式、螺纹式、法兰式,它将各种物位参数的变化转换成标准电流信号,传输至控制室,供二次仪表或计算机进行集中显示、报警或自动控制。

      系统有三种工作方式:全自动、远程遥控、就地手动。全自动运行时,系统的就地控制箱实时采集水位状态,并根据水位情况,对水泵进行运行或停机,不需要人工参与,可以脱离上位机的通讯正常运行。远程遥控时,由授权值班工作人员通过上位机采集的水位情况,进行水泵的启动和停止。就地手动时,现场巡视人员根据水位情况,就地通过控制箱操作水泵启停 。

013303857480156056


      防火子系统

      通道的防火设备主要包括烟感、防火门、灭火弹。烟感是通过监测烟雾的浓度来实现火灾防范,在出现火灾事故时可联动防火门及干粉灭火弹动作;防火门具有阻止火势蔓延和烟气扩散的作用,可在一定时间内阻止火势的蔓延,确保人员疏散;干粉灭火弹主要用于隧道内发生火灾时的应急灭火,其安装要保证监测目标在其覆盖范围,热敏线要均匀缠绕在电缆接头上。

      防火自动化系统还包括对风机和栅栏的控制功能,通过安装的控制箱实现与烟感传感器的闭锁。当隧道出现火灾时,控制箱对一个防火间隔的防火门、风机、栅栏进行关闭。

1649386591821389
