高压电缆故障定位系统

       高压电缆在城市电网中的应用越来越多，其敷设路径分布广，运行条件复杂。由于电压等级高，高压电缆运行中击穿的破坏性大，极易造成重特大事故。如何对电缆故障做到“早发现，早排查，早解决”，是降低电缆故障总量，提升精益运维能力的关键。

       KHGZDW-1000高压电缆线路在线监测与故障定位系统基于高压电缆线路绝缘缺陷及故障产生的暂态信号进行捕捉、采集和分析，结合工频录波数据，实现对高压电缆线路故障及缺陷的有效监测和分段、定位，为高压电缆线路精益运维及电缆线路全寿命周期管理提供可靠、精准的技术支撑。

系统优势

（1）非接触式行波浪涌传感器耦合电压、电流行波信号，安全、可靠;

（2）双端行波法测距原理实现电缆故障(缺陷)的在线定位;

（3）与电缆相连架空线路故障单端定位

（4）混合及T型线路故障区段判定;

（5）护层绝缘状态分析诊断;

（6）为电缆线路全寿命周期管理提供历史数据、运行数据及故障数据。

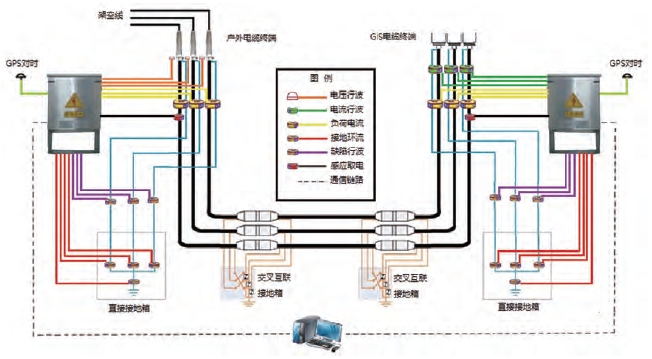

系统组成

       KHGZDW-1000高压电缆线路在线监测与故障定位系统由监测终端、通信链路、系统后台和用户界面组成。监测终端以无线或有线的方式将监测数据发送回系统后台;后台软件以事件为引，以时间归集，自主关联分析数据，异常事件以微信、短信、WEB等多种方式发布。

功能及应用

       KHGZDW-1000高压电缆线路在线监测与故障定位系统由监测终端、通信链路、系统后台和用户界面组成。监测终端以无线或有线的方式将监测数据发送回系统后台;后台软件以事件为引，以时间归集，自主关联分析数据，异常事件以微信、短信、WEB等多种方式发布。
