分布式光纤防外破系统

       电缆通道时常遭受人工挖掘、机械施工等外力破坏，严重影响电缆运行的安全性和可靠性。本系统是专门用于保障电缆通道免遭外力破坏的监测系统，它采用分布式光纤振动传感技术和图像识别技术，结合高精度智能模式识别算法，实现对破坏性外力的实时监测和准确识别，是实现电缆安全预防性维护的必要基础措施。

系统组成

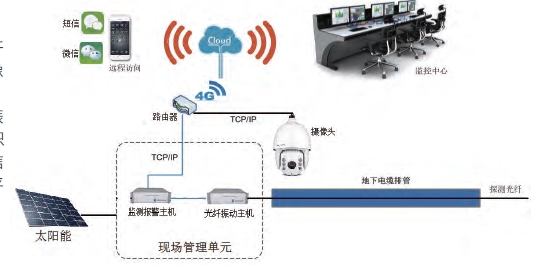

       系统主要由探测光纤、光纤振动主机、监测报警主机、摄像头、4G路由器、太阳能等组成。探测光纤为现场传感单元,光纤振动主机放置于电缆通道的一端,识别报警并联动摄像头，将报警信息通过通信网络传送至云服务平台。

技术原理

       分布式光纤振动传感技术，是利用光纤作为传感元件，将“传”和“感”合为一体，传感光纤在外界物理因素(如运动、振动和压力)的作用下，改变光纤中的光纤相位，从而对外界参数进行检测，具体来说是当外界的振动作用于光缆时，引起光缆中纤芯发生形变，使纤芯折射率与长度发生变化，导致光缆中光的相位发生变化。

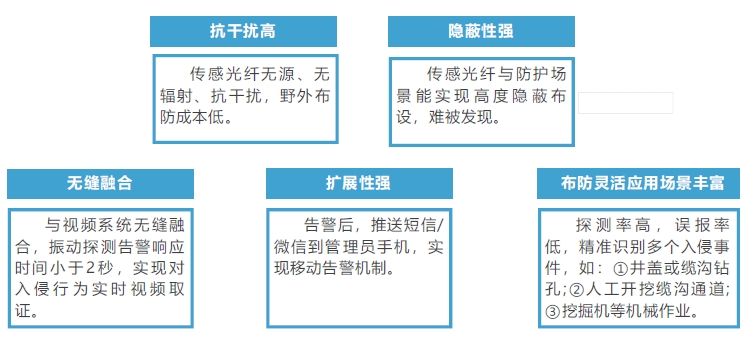

技术优势

       利用探测光纤对电缆通道防外破实现实时在线监测，根据探测光纤受外力的振动情况，自动识别外力破坏信号，准确定位外破实施位置，结合360°摄像头抓拍图片减少“误判”并留有“证据”。电力运维人员可根据准确的告警信息即刻赶到施工现场进行协调，有效避免了电缆通道被外力破坏的发生。
