智能变电站综合监控系统


      变电站智能辅助分析系统由视频监控子系统、图像智能分析子系统、 门禁子系统、环境监测子系统、安全警卫子系统、灯光智能控制子系统、消防等子系统组成;变电站智能视频监控系统纵向贯通调度、视频等主站系统,横向管理变电站各辅助系统。

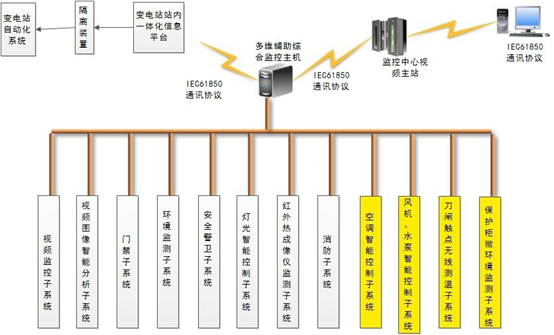

     系统架构如下图所示:

1175421286388234

      主要功能模块介绍:

      (1)环境监测子系统:监测设备包括温度传感器、湿度传感器,风力传感器、液位探测传感器,可以实现对温湿度、风力、液位探测和报警等,并可与其他设备联动。

      (2)视频监控及安全防卫子系统:包括视频监控系统、周界报警系统、门禁系统,能够实现视频监控及安全防卫子系统与变电站自动化系统联动。

      (3)火灾报警及消防设备子系统:除了用于监视室内出现明火或烟雾时对变压器等重要设备实现泡沫消防,并发出报警信号外,还通过智能辅助控制系统与视频监控子系统进行交互通信,实现联动。

      (4)采暖通风及空调控制子系统:将采暖设备和空调设备接入智能辅助控制系统中,由智能辅助控制系统结合环境监测子系统采集的环境数据,对全站采暖通风设备和空调设备进行智能化控制,实现节能减排的目的。

      (5)水泵控制子系统:当环境监控系统液位探测传感器监测到发生浸水事故时,智能辅助控制系统自动向排水泵控制箱发出启动指令,远程开启排水泵。

      (6)远程灯光控制系统:具备随摄像头追踪开启的功能,灯光控制系统与门禁系统形成联动,在夜间或者光线较暗时为值班人员的正常工作提供方便。

      (7)智能巡检子系统:采用RFID技术并结合PDA设备实现人员管理、设备巡检、规范化缺陷描述、记录数据管理、检索、报表生成等工作的自动化、数字化管理。

      系统特点介绍:

      (1)变电站智能辅助系统内所有设备均按照模块化设计,各个模块之间既相互独立又无缝集成,系统稳定、安全,易扩展。

      (2)变电站智能辅助系统是基于B/S架构的智能监控系统,可以实现远程WEB浏览,真正实现了平台一体化管理

      (3)变电站智能辅助系统是基于监测和控制的智能联动系统,实现了风机、空调、灯光等设备的智能联动。

      (4)变电站智能辅助系统具备了很好的开放性,除了自身系统可以一体化接入管理后台外也可方便的接入其他如监测系统并进行统一管理实现报警平台化联动智能化。

      (5)变电站智能辅助系统能够实现各种报表的打印,对于变电站的各种运行数据,可以定期汇总分析,自动生成各种报表,方便高效。
