环网箱局放监测

       环网箱局放监测装置是应用于开关柜、环网箱等一次开关设备上，用于在线监测局部放电、指示相应电缆区段实时温度的在线监测装置，执行局部放电检测的国际标准IEG60270，可直接替换柜子上原有带电指示器。

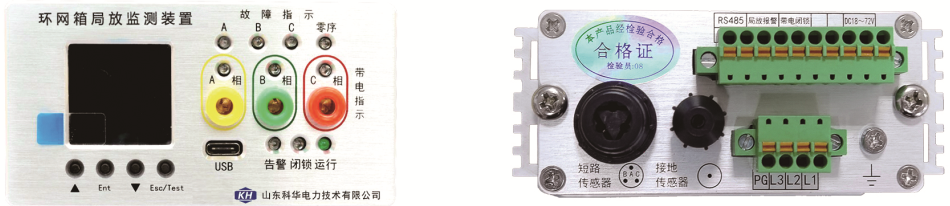

• 局部放电监测主机：

       主要用于对局部放电信号的边缘计算和处理，具备高压带电指示、局部放电量的就地显示及报警等功能。

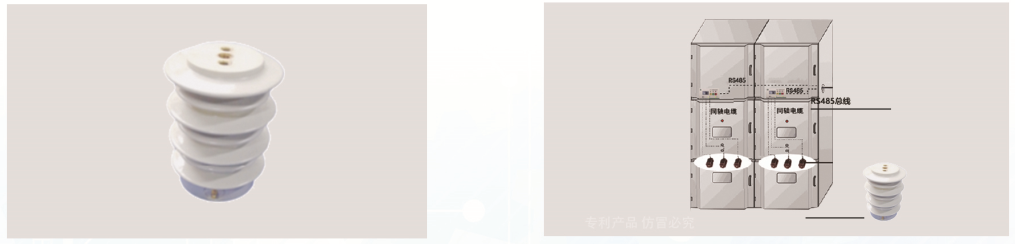

• 耦合传感器：

       主要用于局部放电信号的耦合提取，可直接复用高压柜上原有带电指示传感器。

• 检测范围：

       可有效探测高压设备带电体上各个部位的局部放电。

• 主要功能：

    ◆局放监测

       采用脉冲电流法的局放检测，内置局部放电诊断分析和结合电缆头温度的告警算法，主要包括:率强度、平均强度、放电频次、运行状态监测。

    ◆带电指示

       用于工频高压的带电指示，取代原有带电指示器，高压带电时闪亮或常亮、高压失电或严重欠时灭。

    ◆工频核相

       用于测试相邻间隔或开关工频相位是否是同一相位，测试孔内是否带电，来间接判断高压是否带电

    ◆电缆测温(送配)

       通过温度传感器检测电缆温度，通过光纤传输给主机，主要监测A、8、C三电温度的实时数据。

    ◆故障指示监测(选配)

       短路报警：选配短路故障CT，当线路电流越限时发出报警，通过光纤传输至主机。

       接地报警：选配接地故障传感器，当零序电流越限时发出报警，通过光纤传输至主机。
