高压护层电流在线监测


       电缆的外护套可能会因外力产生的机械损伤或隧道环境中的化学腐蚀、鼠害导致金属护层多点接地,形成大地环流。伴随环流的增大会引起电缆发热以及损耗剧增,从而影响电缆的载流能力和安全运行。相反,由于某种原因电缆金属护层未能有效接地,金属护层上的感应电压就会升高,严重威胁运检人员的人身安全。因此,对电缆的金属护层电流进行在线监测可以及时准确的发现电缆接地系统缺陷,确保电缆可靠稳定运行,同时在线监测可以极大减轻现场运检人员的工作强度,提高运检效率。

3885566028467451

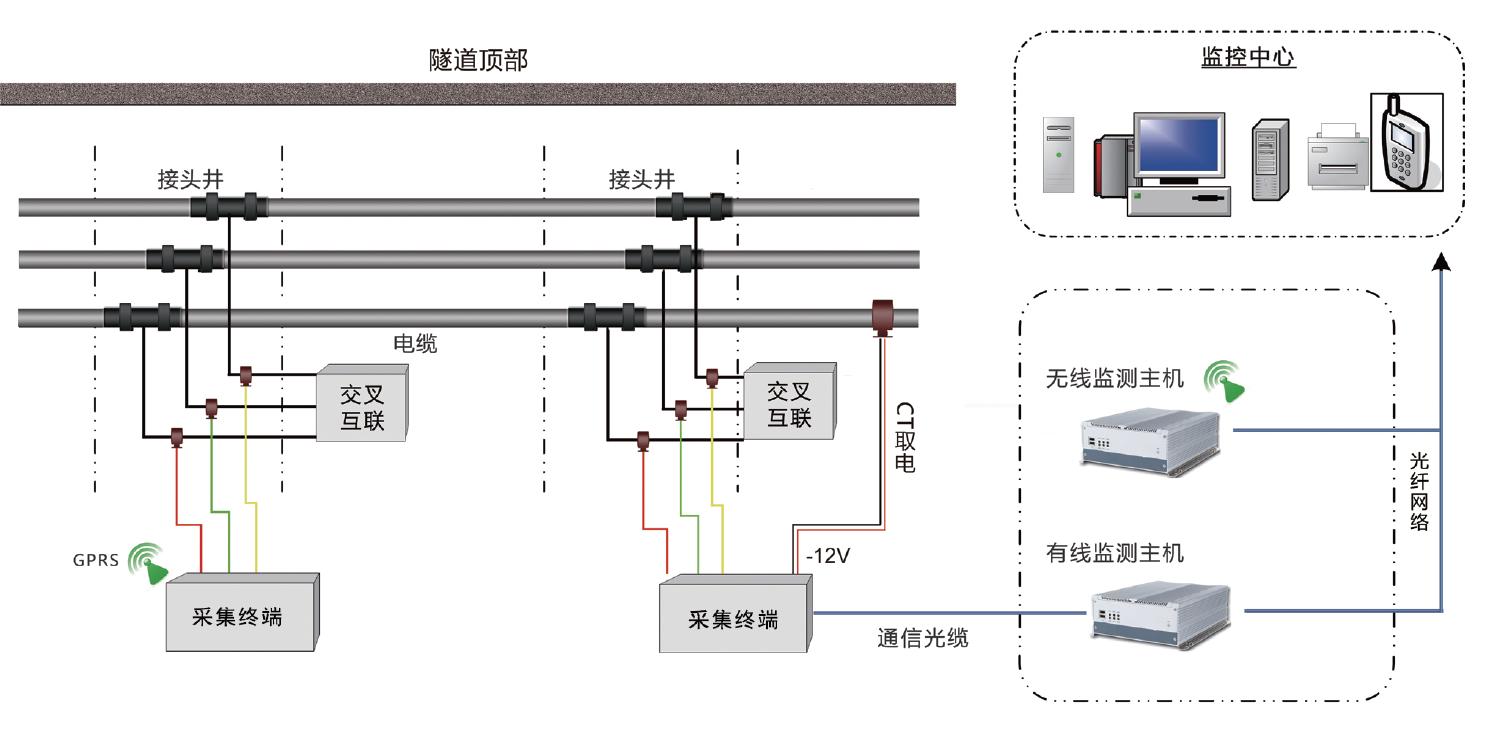

       系统采用护层电流传感器是一个精密的电流传感器,用于安装到电缆接地线上,将在接地线上感应到的电流信号从二次端进行输出。电流互感器具有较好的线性比例关系以及饱和性能。系统电源的供给可采用两种方式:

      1)现场提供AC220V或DC12V时,可直接利用现场提供的电源进行供电。

      (2)现场不提供电源时,采用从运行电缆外加取能CT的方法进行取电。电缆取能CT为可开合卡式结构,可直接套装在电缆上,直接从运行电缆上感应取电,对运行电缆没有任何损坏和影响。
